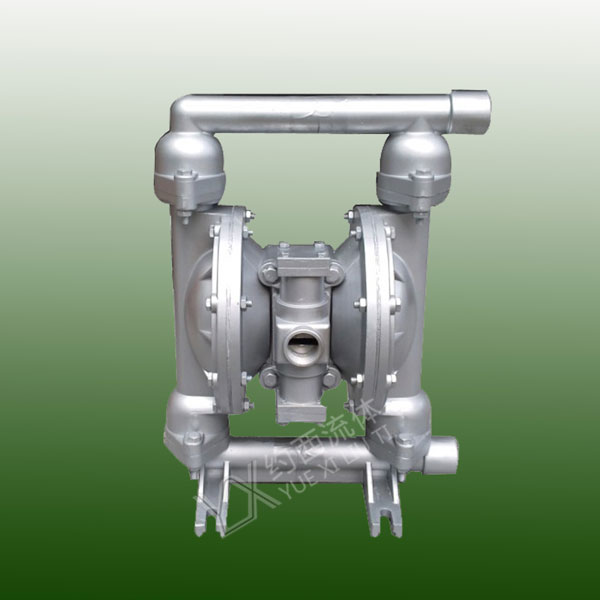

YXB系列气动隔膜泵
YXB系列气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。采用空气压缩机压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生 产，共有八种规格直径：￠10mm（3/8"）、￠15mm（1/2"）、￠25mm（1"）、￠40mm（ 1 1/2"）、￠50mm（2"）、￠65mm（ 2 1/2"）、￠80mm（3"）、￠100mm（4"）。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用，安置在种特殊场合，用来抽送各种常规泵不能抽吸的介质，且替代齿轮泵的理想产品，均取的了满意的效果。
YXB气动隔膜泵主要特点:
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
2、流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
4、该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、结构简单、易损件少，该泵结构简单安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、本泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。
YXB气动隔膜泵参数
| 型号 |
流量（m 3 /h） |
扬程（m） |
出口压力 |
吸程（m） |
最大允许能 |
最大供压力（kbf/cm |
最大供气消量 |
材料 |
|||
|
铝合金 |
不锈钢 |
铸造铁 |
增强聚丙烯 |
||||||||
|
YXB -10 |
0～0.8 |
0～50 |
5 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
YXB -15 |
0～1 |
0～50 |
5 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
YXB -25 |
0～2.4 |
0～50 |
5 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
YXB -40 |
0～8 |
0～50 |
5 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
YXB -50 |
0～12 |
0～50 |
5 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
YXB -65 |
0～16 |
0～50 |
5 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
YXB -80 |
0～24 |
0～50 |
5 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
|
YXB -100 |
0～30 |
0～50 |
5 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
YXB 介质使用表
| 隔膜品种 介质种类 |
丁睛橡胶 |
氯丁橡胶 |
氟橡胶 |
聚四氟乙烯 |
食品橡胶 |
|
发烟硝酸 |
× |
× |
△ |
△ |
|
|
浓硝酸 |
× |
× |
△ |
△ |
|
|
浓硫酸 |
× |
× |
○ |
△ |
|
|
浓盐酸 |
× |
△ |
△ |
△ |
|
|
浓磷酸 |
× |
△ |
△ |
△ |
|
|
浓醋酸 |
× |
× |
× |
△ |
|
|
浓氢氧化钠 |
○ |
○ |
△ |
△ |
|
|
无水氨 |
△ |
△ |
△ |
△ |
|
|
稀硝酸 |
× |
× |
○ |
△ |
|
|
稀硫酸 |
△ |
△ |
△ |
△ |
|
|
稀盐酸 |
× |
○ |
△ |
|
|

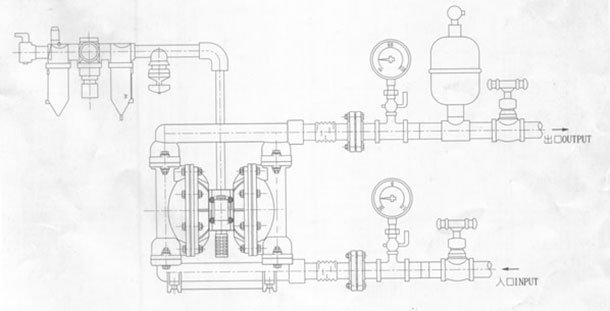

系统连接示意图

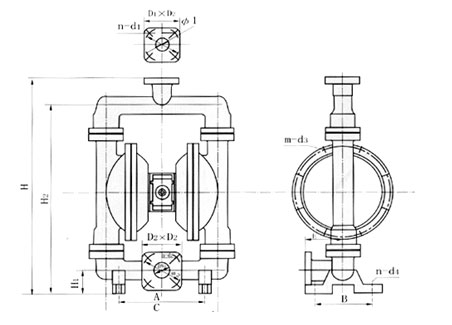

安装尺寸表和尺寸图
|
型号 |
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺纹式 |
法兰式 |
|||||
|
NPT/RC |
D1 |
D2 |
D3 |
D |
n |
d |
||||||||||
|
YXB-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
YXB -15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
YXB -25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 |
- |
- |
- |
- |
- |
- |
|
YXB -40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
11/2 |
- |
- |
- |
- |
- |
- |
|
YXB -50 |
320 |
220 |
518 |
47 |
14 |
50 |
521 |
27 |
609 |
2 |
84 |
50 |
125 |
165 |
4 |
18 |
|
YXB -65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
21/2 |
104 |
65 |
145 |
185 |
4 |
18 |
|
YXB -80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3 |
118 |
80 |
160 |
200 |
8 |
18 |
|
YXB -100 |
360 |
240 |
634 |
455 |
18 |
130 |
721 |
60 |
960 |
- |
140 |
100 |
180 |
200 |
8 |
18 |
