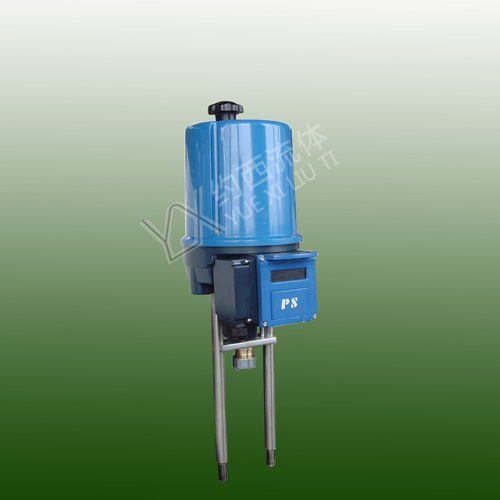

PSL智能型直行程电动执行器
PSL智能型直行程电动执行机构可用于对阀、风门、管道的调节及开关控制，其主要特点如下：
● 带现场电动手操功能，可用上升键或下降键进行操作。
● 带数字显示窗口，可看到控制信号值、反馈信号值，电动手操值。
● 带断控制信号故障判断、报警及保护功能。即断信号时可使执行机构或开;或关;或保持;或在0~100%之间予置的任意值。
● 带阀门堵转故障判断、报警及保护功能。
● 在硬件上采用上、下限开关，从而使执行器具有双保护功能。
● 一体化结构设计，阀位反馈组件和伺服放大器作为两个独立部件装入执行机构内部，直接接受0~10mA/0~20mA/4~20mA/4~12mA/12~20mA/0~5V/1~5V/0~10V/2~10V等控制信号，输出隔离0~10mA/4~20mA阀位反馈信号，具有自诊断功能，使用和调校十分方便。
● 结构简单，体积小巧，重量轻，便于安装和维护。
● 传动全部采用小游隙、密封齿轮、具有效率高、噪音低、寿命长、稳定可靠、无需再加油等特点。
● PSL执行机构系列同阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同心给阀门带来的影响，可预置阀门关断力保证阀门的可靠关断，防止泄漏。
● PSL执行机构驱动电机采用高柔性能稀土磁性材料制作的同步电机，运行平稳，体积小，力矩大，抗堵转，控制精度高。
● 阀位反馈元件采用全密封、高精度、高耐磨塑料导电电位器，具有体积小、精度高、死区小、使用寿命长等特点。
● PSL执行机构的行程可调，便于与阀门连接。
● PSL系列智能型直行程执行机构体积小、重量轻、功能强、伺服放大器内装、操作方便，可广泛适用于阀门、风门管道的开关控制和调节控制。
● PSL智能型直行程电动执行机构最大行程达到100mm，最大推力可达25KN，适合于直线动作的阀门开关和调节控制。
PSL智能型直行程电动执行机构：标准型号及规格
|
标准 型号 |
推力 (KN) |
速度 (mm/s) |
最大行程 (mm) |
电源 (V) |
功耗 (W) |
电机保护 |
出线连接 |
手动 操作 |
防护 等级 |
重量 (Kg) |
|
PSL201 |
1.O |
0.4 |
50 |
220VAC |
35 |
允许堵转 |
2×M20×1 |
手轮 |
IP67 |
5.5 |
|
PSL202 |
2.O |
0.4 |
50 |
220VAC |
40 |
允许堵转 |
2×M20×1 |
手轮 |
IP67 |
5.8 |
|
PSL204 |
4.0 |
0.4 |
50 |
220VAC |
45 |
允许堵转 |
2×M20×1 |
手轮 |
IP67 |
6.O |
|
PSL208 |
8.0 |
0.4 |
60 |
220VAC |
80 |
允许堵转 |
2×M20×1 |
手轮 |
IP67 |
8.O |
|
PSL210 |
10.0 |
0.4 |
60 |
220VAC |
80 |
允许堵转 |
2×M20×1 |
手轮 |
IP67 |
8.2 |
|
PSL312 |
12.O |
1.O |
65 |
220VAC |
130 |
热敏开关 |
3×M20×1 |
手轮 |
IP65 |
22.0 |
|
PSL314 |
14.0 |
1.0 |
65 |
220vAC |
130 |
热敏开关 |
3×M20×1 |
手轮 |
IP65 |
22.0 |
|
PSL316 |
16.0 |
1.O |
100 |
220VAC |
135 |
热敏开关 |
3×M20×1 |
手轮 |
IP65 |
22.O |
|
PSL320 |
20.0 |
1.0 |
100 |
220VAC |
140 |
热敏开关 |
3×M20×1 |
手轮 |
IP65 |
23.O |
|
PSL325 |
25.0 |
1.O |
100 |
220VAC |
140 |
热敏开关 |
3×M20×1 |
手轮 |
IP65 |
23.O |
