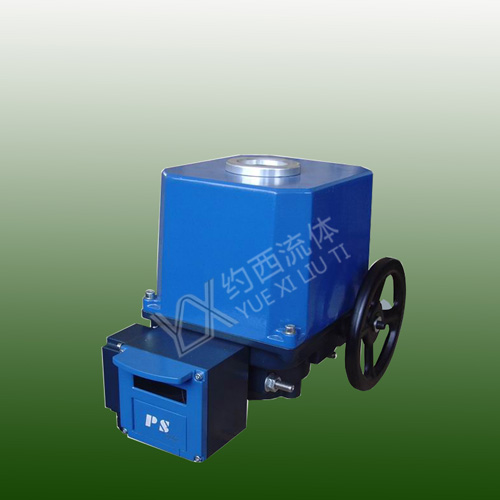

PSQ智能型角行程电动执行器
PSQ智能型直行程电动执行机构可用于对阀、风门、管道的调节及开关控制，其主要特点如下：
● 带现场电动手操功能，可用上升键或下降键进行操作。
● 带数字显示窗口，可看到控制信号值、反馈信号值，电动手操值。
● 带断控制信号故障判断、报警及保护功能。即断信号时可使执行机构或开;或关;或保持;或在0~100%之间予置的任意值。
● 带阀门堵转故障判断、报警及保护功能。
● 在硬件上采用上、下限开关，从而使执行器具有双保护功能。
● 一体化结构设计，阀位反馈组件和伺服放大器作为两个独立部件装入执行机构内部，直接接受0~10mA/0~20mA/4~20mA/4~12mA/12~20mA/0~5V/1~5V/0~10V/2~10V等控制信号，输出隔离0~10mA/4~20mA阀位反馈信号，具有自诊断功能，使用和调校十分方便。
● 结构简单，体积小巧，重量轻，便于安装和维护。
● 传动全部采用小游隙、密封齿轮、具有效率高、噪音低、寿命长、稳定可靠、无需再加油等特点。
● PSQ执行机构系列同阀门的连接采用柔性盘簧连接，可避免阀杆与输出轴不同心给阀门带来的影响，可预置阀门关断力保证阀门的可靠关断，防止泄漏。
● PSQ执行机构驱动电机采用高柔性能稀土磁性材料制作的同步电机，运行平稳，体积小，力矩大，抗堵转，控制精度高。
● 阀位反馈元件采用全密封、高精度、高耐磨塑料导电电位器，具有体积小、精度高、死区小、使用寿命长等特点。
● PSQ执行机构的行程可调，便于与阀门连接。
● PSQ系列智能型直行程执行机构体积小、重量轻、功能强、伺服放大器内装、操作方便，可广泛适用于阀门、风门管道的开关控制和调节控制。
● PSQ智能型直行程电动执行机构最大行程达到100mm，最大推力可达25KN，适合于直线动作的阀门开关和调节控制。
PSQ智能型直行程电动执行机构：标准型号及规格
|
标准 型号 |
转矩 (NM) |
动作时间(900) (S) |
输出法兰 (IS05211) |
电源 (V) |
功耗 (VA) |
出线连接 |
手动 操作 |
防护 等级 |
重量 (Kg) |
|
PSQl02 |
100 |
32 |
F05 |
220VAC |
62 |
2×M22×1.5 |
手轮 |
Ip67 |
7 |
|
PSQ202 |
200 |
38 |
F07 |
220VAC |
93 |
2×M27×2 |
手轮 |
IP67 |
13 |
|
PSQ502 |
500 |
42 |
F12 |
220VAC |
120 |
2×M27×2 |
手轮 |
IP67 |
25 |
|
PSQ702 |
700 |
43 |
F12 |
220VAC |
120 |
2×M27×2 |
手轮 |
IP67 |
25 |
|
PSQl002 |
l000 |
64 |
F12 |
220VAC |
180 |
2×M27×2 |
手轮 |
IP67 |
25 |
|
PSQl202 |
1200 |
90 |
F12/Fl4 |
220VAC |
180 |
2×PF3/4″ |
手轮 |
IP67 |
70 |
|
PSQ2002 |
2000 |
90 |
F14/F16 |
220VAC |
200 |
2×PF3/4″ |
手轮 |
IP67 |
75 |
|
PSQ3002 |
3000 |
90 |
F14/Fl6 |
220VAC |
250 |
2×PF3/4″ |
手轮 |
IP67 |
75 |
